Ukośnica: kąty większe, niż pozwala skala

Prosty przyrząd z wycięciem 45°, dzięki któremu ukośnica utnie pod kątem 55°, 60° i więcej.

Autor
Opublikowano
Czas czytania
3 min

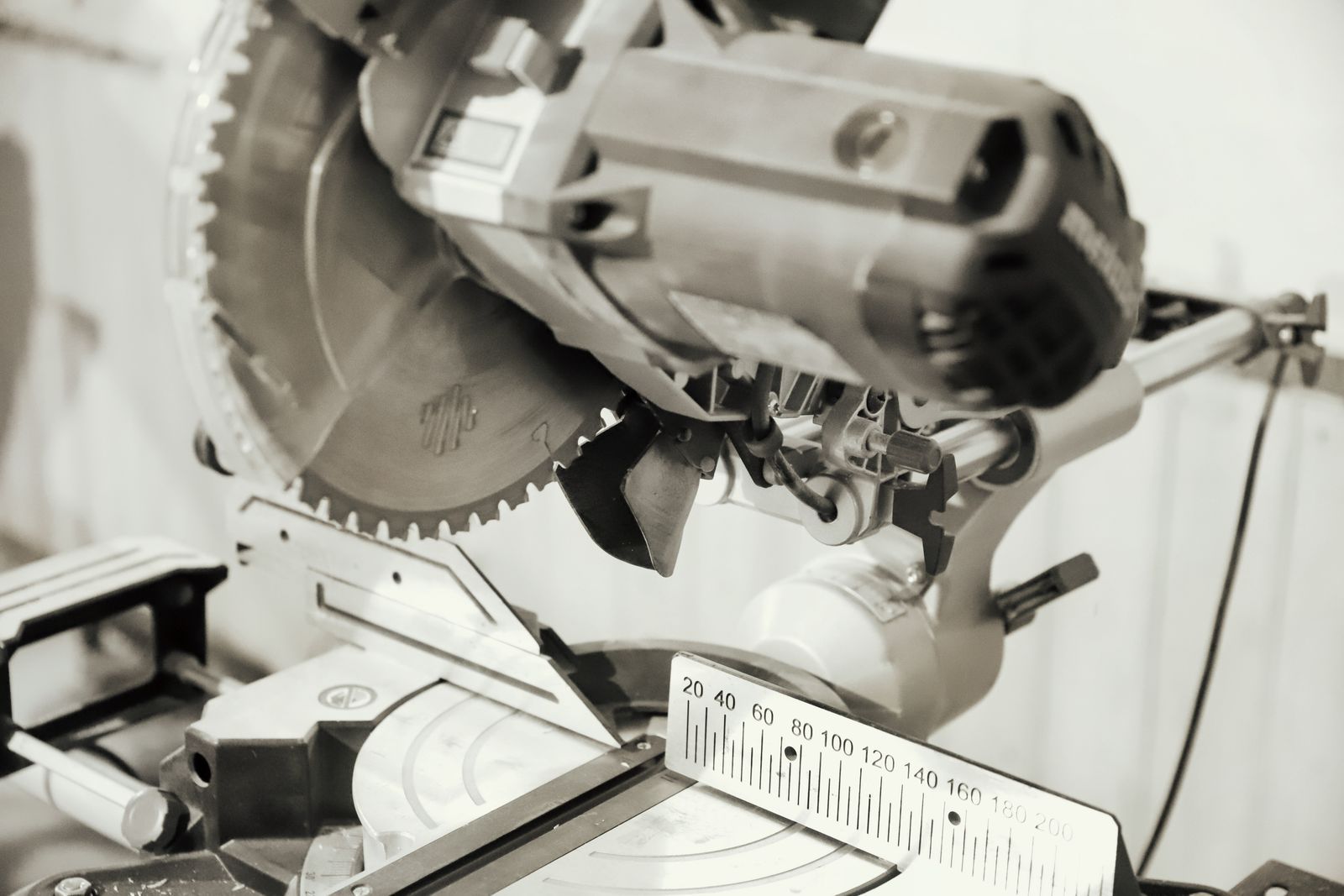

Typowa ukośnica tnie najwyżej pod kątem 45 albo 50°. Czasem potrzeba więcej, na przykład przy uciosie na listwach różnej szerokości, gdzie węższa listwa wymaga 54,5°. Pomoże prosty przyrząd z resztek drewna.

Zasada

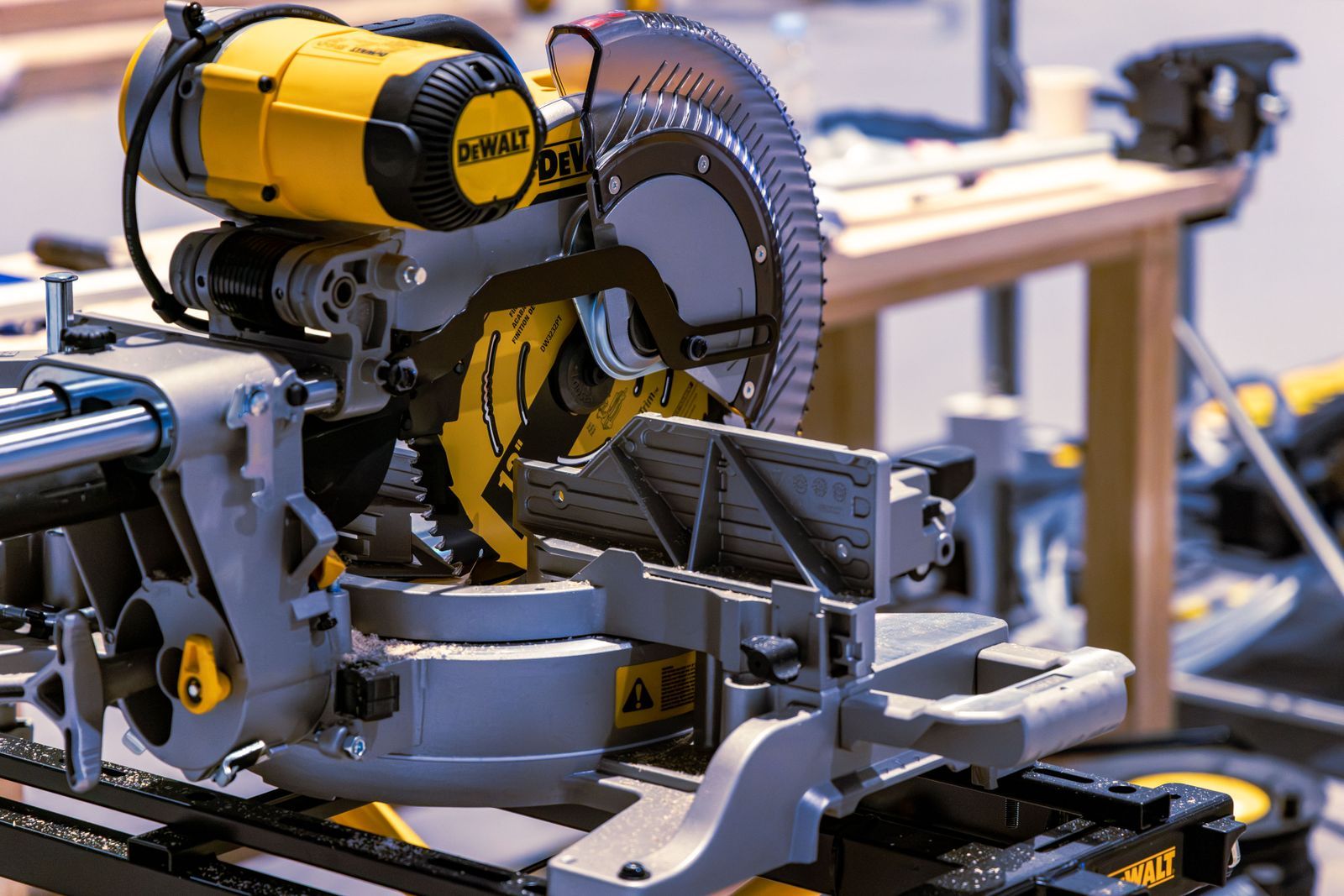

Przyrząd trzyma listwę obróconą o 45° względem tylnej ścianki ukośnicy, o którą zwykle opierasz materiał. Ukośnica ustawiona na zero tnie więc na 45°, a każdy stopień na skali dodaje się do tego.

Dla dociekliwych

ustawienie = kąt − 45°

55° to 10° na skali, 60° to 15°, a 54,5° to 9,5°.

Potrzebny kąt Na skali ukośnicy
50° 5°
55° 10°
60° 15°
65° 20°
70° 25°
75° 30°
80° 35°

Budowa

Potrzebujesz dwóch desek albo płyt MDF grubości 18 mm, długich jak stół ukośnicy, na podstawę i tylną deskę. Na klocek weź kawałek grubości co najmniej 25 mm i szerokości co najmniej 75 mm. Wszystko sklej klejem cyjanoakrylowym z aktywatorem.

Najpierw ustaw ogranicznik głębokości cięcia tak, żeby najniższy punkt tarczy zatrzymywał się około 12 mm nad stołem. Tarcza wejdzie wtedy w podstawę grubości 18 mm, ale jej nie przetnie.

Widok z boku: podstawa przyrządu grubości 18 mm leży na stole ukośnicy, z tyłu deska przylegająca do ścianki ukośnicy. Najniższy punkt tarczy zatrzymuje się 12 mm nad stołem, więc tarcza wchodzi w podstawę, ale jej nie przecina
Tarcza staje 12 mm nad stołem i nie przecina podstawy 18 mm.

Potem złóż przyrząd w trzech krokach:

  1. Sklej podstawę z drugą deską w kształcie litery L. Ta deska przylega do ścianki ukośnicy. Zaznacz, dokąd sięga tarcza obrócona do końca w lewo i w prawo, i klej tylko poza tymi znakami.
  2. Przyklej do podstawy klocek, dosunięty do tylnej deski.
  3. Przetnij klocek pod kątem 45° w lewo i w prawo i wyjmij środek. Zostaje wycięcie w kształcie litery V z kątem prostym na wierzchołku.
Trzy kroki widziane z góry, ścianka ukośnicy u góry. 1: podstawa sklejona z tylną deską w kształcie litery L, klej tylko na końcach, linie przerywane pokazują pełny obrót tarczy w obie strony. 2: klocek przyklejony do podstawy przy tylnej desce, linie przerywane tam, gdzie tarcza przetnie go pod kątem 45° w lewo i w prawo. 3: środek klocka wyjęty, zostaje wycięcie w kształcie litery V
1: podstawa i tylna deska, klej poza zasięgiem tarczy. 2: klocek. 3: dwa cięcia pod 45° dają wycięcie V.

Cięcie

Połóż listwę w wycięciu wzdłuż jednego boku i cofnij ją odrobinę od tylnej deski, żeby odpad nie zaklinował się przy cięciu. Ustaw ukośnicę na kąt minus 45° i tnij. W którą stronę obrócić ukośnicę, zależy od tego, przy którym boku wycięcia leży listwa, więc pierwsze cięcie zrób na odpadzie i zmierz kąt kątomierzem.

Ukośnica widziana z góry, z przyrządem na stole: wycięcie V z wierzchołkiem na środku ścianki ukośnicy, wąska listwa wzdłuż jednego boku wycięcia, cofnięta odrobinę od tyłu, linia przerywana tam, gdzie tnie tarcza ustawiona na zero, i tarcza obrócona o 9,5° wokół środka ścianki ukośnicy, tuż za wierzchołkiem wycięcia, która odcina mały kawałek z końca listwy
Wycięcie daje 45°, ukośnica dokłada 9,5°. Razem 54,5°.

Przy jednym cięciu szybciej pójdzie ręcznie. Zaznacz linię, utnij piłą ręczną tuż obok niej po stronie odpadu i dostrugaj do linii.

Ucios na listwach różnej szerokości

Najczęstszy powód, żeby sięgnąć po ten przyrząd, to ucios na listwach różnej szerokości. Szeroką listwę tniesz zwykle, bez przyrządu. Wąska potrzebuje kąta większego niż 45°, więc idzie do przyrządu. Pierwsza kolumna to szerokości listew, wąska i szeroka. Kolumna „Przyrząd” to ustawienie skali dla wąskiej listwy. Kąty są zaokrąglone do pół stopnia.

mm Szeroka Wąska Przyrząd
50/60 40° 50° 5°
40/50 38,5° 51,5° 6,5°
70/90 38° 52° 7°
60/80 37° 53° 8°
50/70 35,5° 54,5° 9,5°
40/60 33,5° 56,5° 11,5°
50/100 26,5° 63,5° 18,5°

Przy 50 i 60 mm wąska listwa potrzebuje równo 50°. Jeśli twoja ukośnica sięga 50°, ten przypadek utniesz bez przyrządu.
